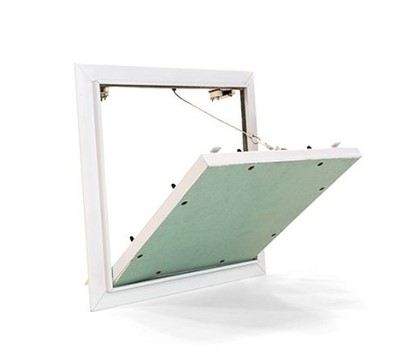

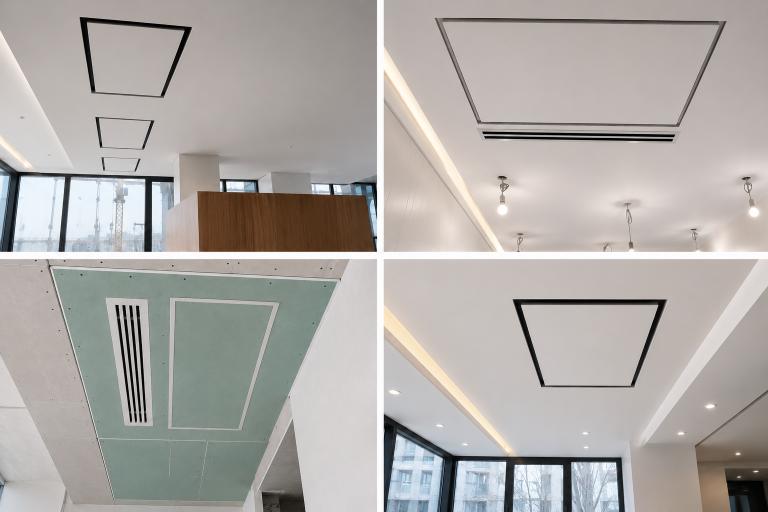

در پروژههای ساختمانی، تأسیساتی و صنعتی، دسترسی سریع و ایمن به تجهیزات پشت سقفهای کاذب، دیوارها و تأسیسات یکی از مهمترین نیازها محسوب میشود. دریچه بازدید بهعنوان یکی از پرکاربردترین تجهیزات ساختمانی، این امکان را فراهم میکند که بدون تخریب سازه، عملیات بازرسی، تعمیر، سرویس و نگهداری تجهیزات بهسادگی انجام شود. امروزه استفاده از دریچههای بازدید ضدرطوبت، دریچههای کناف و دریچههای زیر فنکوئل در ساختمانهای مسکونی، تجاری، اداری، بیمارستانها، هتلها و مراکز صنعتی به یک استاندارد تبدیل شده است.
انتخاب یک دریچه بازدید مناسب، علاوه بر ایجاد دسترسی آسان، باعث افزایش طول عمر تأسیسات، زیبایی بیشتر فضای داخلی و کاهش هزینههای تعمیر و نگهداری خواهد شد. عواملی مانند جنس بدنه، مقاومت در برابر رطوبت، نوع قاب، ابعاد، کیفیت ساخت و محل نصب، از مهمترین نکاتی هستند که هنگام خرید باید به آنها توجه کرد.
در این مقاله بهصورت جامع با دریچه بازدید، انواع آن، کاربردها، مزایا، نکات مهم در انتخاب، عوامل مؤثر بر قیمت و همچنین محصولات متنوع موجود در فروشگاه دیسازان آشنا خواهید شد تا بتوانید متناسب با نیاز پروژه خود بهترین گزینه را انتخاب کنید.
در بسیاری از تجهیزات صنعتی، مخازن ذخیرهسازی و سیستمهای فرآیندی، امکان دسترسی به فضای داخلی اهمیت بسیار زیادی دارد. عملیات بازرسی، شستشو، تعمیرات، سرویس دورهای و کنترل کیفیت بدون وجود یک مسیر دسترسی مناسب تقریباً غیرممکن خواهد بود. به همین دلیل دریچه بازدید یا منهول (Manhole) به عنوان یکی از مهمترین اجزای انواع مخازن صنعتی شناخته میشود.
دریچه بازدید در حقیقت یک دهانه استاندارد روی بدنه یا سقف مخزن است که امکان ورود تجهیزات یا حتی اپراتور را به داخل مخزن فراهم میکند. این دریچه علاوه بر ایجاد دسترسی، باید آببندی بسیار مناسبی داشته باشد تا از نشت سیال، ورود آلودگی و کاهش فشار جلوگیری کند.
در صنایع غذایی، دارویی، شیمیایی، لبنی، نوشیدنی، نفت، گاز و پتروشیمی استفاده از دریچههای بازدید با کیفیت بالا یک الزام محسوب میشود؛ زیرا کوچکترین نقص در آببندی یا کیفیت ساخت میتواند باعث آلودگی محصول یا ایجاد مشکلات ایمنی شود.

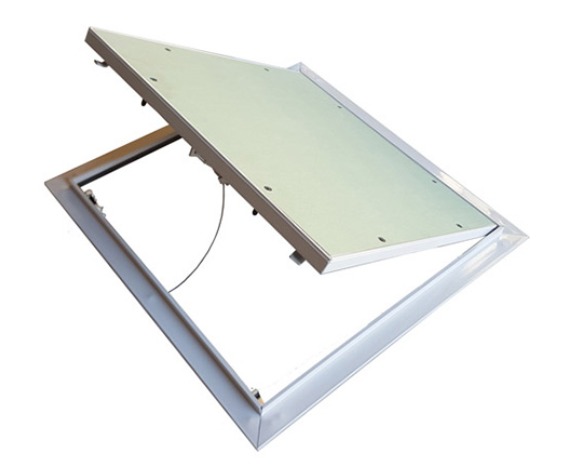

دریچه بازدید معمولاً از یک قاب، درب، لولا، دستگیره، پیچهای قفلکننده و یک واشر آببندی تشکیل شده است.
پس از بسته شدن درب، واشر سیلیکونی یا EPDM بین درب و بدنه فشرده شده و کاملاً آببندی ایجاد میکند. این طراحی باعث میشود مخزن حتی در شرایط فشار یا خلأ نیز عملکرد مناسبی داشته باشد.
در مدلهای صنعتی پیشرفته، سیستم قفل سریع (Quick Lock) نیز استفاده میشود تا باز و بسته کردن دریچه در کوتاهترین زمان انجام شود.
وجود دریچه بازدید تنها برای ورود به داخل مخزن نیست، بلکه مزایای متعددی دارد.
مهمترین مزایا عبارتاند از:
در بسیاری از کارخانهها، وجود دریچه بازدید مطابق استانداردهای GMP و HACCP الزامی است.
هر دریچه بازدید صنعتی از بخشهای مختلفی تشکیل شده است که کیفیت هر کدام در عملکرد نهایی تأثیر مستقیم دارد.
بدنه معمولاً از ورق استیل ضدزنگ ساخته میشود و به بدنه مخزن جوش داده میشود.
درب میتواند گرد، بیضی یا مستطیلی باشد و معمولاً ضخامت بیشتری نسبت به بدنه دارد.
لولا وظیفه نگهداری درب را برعهده دارد و باید تحمل وزن بالا و باز و بسته شدن مکرر را داشته باشد.
مهمترین قسمت دریچه محسوب میشود.
رایجترین جنس واشرها عبارتاند از:
انتخاب نوع واشر به نوع سیال، دما و فشار بستگی دارد.
این قسمت وظیفه ایجاد فشار مناسب روی واشر و آببندی کامل را برعهده دارد.

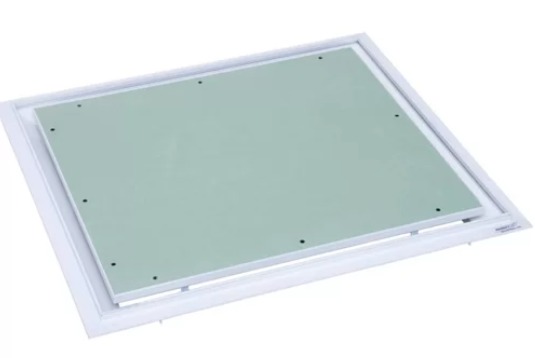

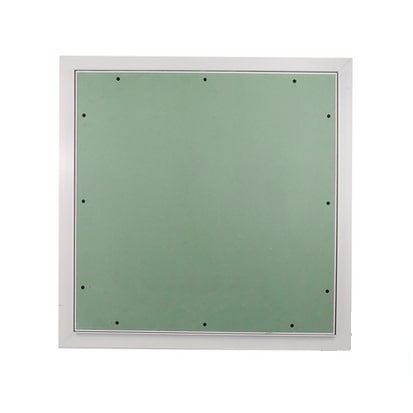

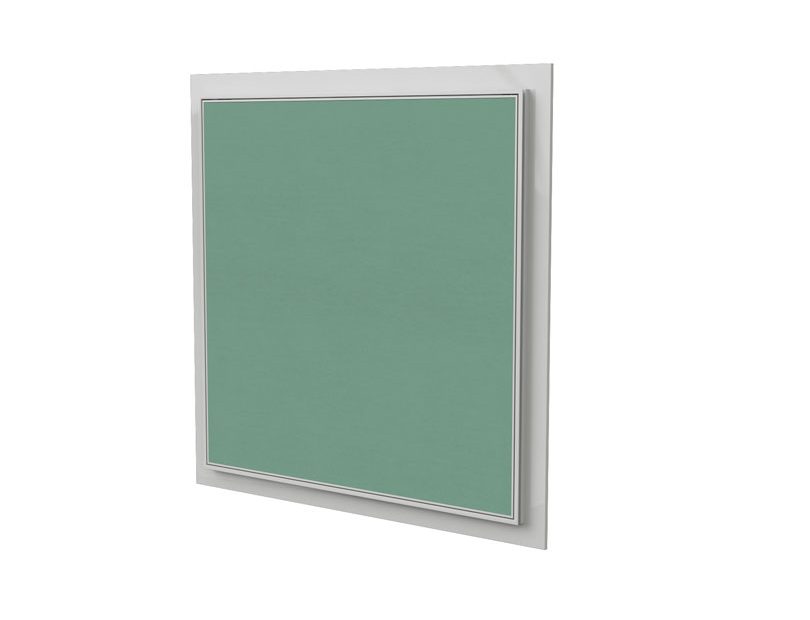

دیسازان مجموعهای کامل از دریچههای بازدید ضدرطوبت را در ابعاد مختلف و مدلهای متنوع عرضه میکند تا پاسخگوی نیاز پروژههای ساختمانی، تأسیساتی و صنعتی باشد. هر یک از محصولات زیر برای کاربردهای خاصی طراحی شدهاند و میتوانید با توجه به ابعاد محل نصب و نوع پروژه، گزینه مناسب را انتخاب کنید.
دریچههای بازدید در مدلهای مختلفی تولید میشوند.
پرکاربردترین مدل در صنایع غذایی و شیمیایی است.
مزایا:
این مدل بیشتر روی مخازن تحت فشار استفاده میشود.
مزایا:
برای مخازن بزرگ و تجهیزات خاص استفاده میشود.
بر روی سقف مخزن نصب شده و برای بازرسی و نمونهبرداری کاربرد دارد.
روی بدنه مخزن نصب میشود و امکان ورود اپراتور به داخل مخزن را فراهم میکند.
این مدل مخصوص مخازنی است که تحت فشار کار میکنند و دارای سیستم آببندی بسیار قوی هستند.
انتخاب جنس مناسب، مهمترین عامل در افزایش عمر دریچه است.
پرکاربردترین متریال عبارتاند از:
استیل 304 برای اکثر صنایع مناسب است، اما در محیطهای خورنده یا صنایع دارویی و دریایی، استیل 316 و 316L به دلیل مقاومت بیشتر در برابر خوردگی انتخاب بهتری هستند.
دریچه بازدید به دلیل نقش مهمی که در دسترسی، بازرسی و نگهداری تجهیزات دارد، تقریباً در تمام صنایع فرآیندی مورد استفاده قرار میگیرد. بسته به نوع سیال، فشار کاری، شرایط محیطی و الزامات بهداشتی، طراحی و جنس این قطعه میتواند متفاوت باشد. انتخاب صحیح دریچه بازدید علاوه بر افزایش ایمنی، موجب کاهش هزینههای تعمیر و نگهداری نیز خواهد شد.
در کارخانههای تولید مواد غذایی، حفظ بهداشت تجهیزات از اهمیت بسیار بالایی برخوردار است. مخازن نگهداری شیر، دوغ، آبمیوه، روغن خوراکی، رب، سس، شکلات، عسل و سایر محصولات غذایی باید بهصورت دورهای شستشو و ضدعفونی شوند.
دریچه بازدید این امکان را فراهم میکند که اپراتور بهراحتی داخل مخزن را بررسی کرده و عملیات شستشو یا تعمیرات را انجام دهد. در این صنعت معمولاً از دریچههای استیل 304 یا 316 با سطح داخلی کاملاً پولیششده استفاده میشود تا از تجمع آلودگی و رشد باکتری جلوگیری شود.
در صنایع داروسازی کوچکترین آلودگی میتواند کیفیت محصول را تحت تأثیر قرار دهد. به همین دلیل دریچههای بازدید مورد استفاده در این صنعت باید دارای سطح کاملاً صیقلی، جوشکاری بهداشتی و آببندی مطمئن باشند.
در بسیاری از خطوط تولید دارو، واکسن، سرم و محصولات آرایشی و بهداشتی، دریچه بازدید بخشی جداییناپذیر از مخازن فرآیندی محسوب میشود.
مواد شیمیایی خورنده، اسیدی و قلیایی نیازمند تجهیزاتی با مقاومت بالا هستند. در این شرایط معمولاً از دریچههای ساختهشده از استیل 316L یا آلیاژهای مقاومتر استفاده میشود تا در برابر خوردگی و واکنشهای شیمیایی دوام کافی داشته باشند.
در مخازن ذخیره سوخت، حلالها، مواد نفتی و تجهیزات پالایشگاهی، انجام بازرسیهای دورهای اهمیت زیادی دارد. دریچه بازدید امکان بررسی وضعیت داخلی مخزن، خوردگی، رسوبات و انجام تعمیرات را بدون نیاز به برش یا تخریب بدنه فراهم میکند.
در این صنایع معمولاً دریچهها باید توان تحمل فشار بالا و شرایط محیطی سخت را داشته باشند.
در مخازن ذخیره آب، تصفیهخانهها و تجهیزات انتقال سیالات، وجود دریچه بازدید باعث میشود عملیات شستشو، رسوبزدایی و تعمیرات بهراحتی انجام شود. همچنین امکان نمونهبرداری و بررسی وضعیت داخلی مخزن نیز فراهم خواهد شد.
انتخاب دریچه بازدید تنها بر اساس اندازه دهانه مخزن انجام نمیشود، بلکه عوامل مختلفی در این انتخاب نقش دارند. توجه به این موارد باعث افزایش طول عمر تجهیزات و جلوگیری از هزینههای اضافی خواهد شد.
اولین نکته، انتخاب متریال مناسب است. اگر مخزن در صنایع غذایی یا عمومی استفاده میشود، استیل 304 گزینهای اقتصادی و مناسب است؛ اما برای محیطهای خورنده یا صنایع دارویی و شیمیایی، استیل 316 یا 316L انتخاب بهتری خواهد بود.
نوع مادهای که داخل مخزن قرار میگیرد، تأثیر مستقیمی بر انتخاب دریچه دارد. برای مواد اسیدی، قلیایی یا خورنده باید از متریال و واشرهای مقاوم استفاده شود تا از آسیب دیدن تجهیزات جلوگیری شود.
تمام دریچههای بازدید برای فشارهای یکسان طراحی نشدهاند. اگر مخزن تحت فشار یا خلأ کار میکند، باید از مدلهایی استفاده شود که توان تحمل این شرایط را داشته باشند.
قطر دریچه باید متناسب با نیاز بهرهبردار انتخاب شود. اگر تنها هدف نمونهبرداری یا بازرسی باشد، دریچههای کوچک کافی هستند؛ اما برای ورود اپراتور جهت تعمیرات، استفاده از دریچههای آدمرو با ابعاد بزرگتر ضروری است.
دریچههای بازدید معمولاً به دو روش نصب میشوند:
محل نصب باید به گونهای انتخاب شود که دسترسی آسان و ایمن به داخل مخزن امکانپذیر باشد.
یک دریچه بازدید باکیفیت باید مطابق استانداردهای صنعتی و بهداشتی تولید شود. رعایت این استانداردها باعث افزایش ایمنی، دوام و عملکرد بهتر تجهیزات خواهد شد.
از مهمترین استانداردهای مورد استفاده میتوان به موارد زیر اشاره کرد:
تولیدکنندگان حرفهای با رعایت این استانداردها، محصولی ارائه میدهند که علاوه بر عملکرد مناسب، عمر طولانی و هزینه نگهداری پایینی نیز داشته باشد.
بسیاری از افراد تصور میکنند این دو اصطلاح تفاوتی با یکدیگر ندارند، در حالی که در عمل تفاوتهایی وجود دارد.
دریچه بازدید بهطور کلی به هر نوع دریچهای گفته میشود که امکان مشاهده، بررسی یا دسترسی به داخل مخزن را فراهم کند. اما منهول معمولاً به دریچههایی با ابعاد بزرگتر گفته میشود که امکان ورود کامل اپراتور به داخل مخزن را فراهم میکنند.
به بیان ساده، هر منهول نوعی دریچه بازدید است، اما همه دریچههای بازدید لزوماً منهول نیستند.
کیفیت ساخت دریچه بازدید نقش مهمی در عملکرد آن دارد، اما نگهداری صحیح نیز به همان اندازه اهمیت دارد. حتی بهترین دریچههای بازدید نیز در صورت استفاده نادرست یا عدم سرویس دورهای ممکن است دچار نشتی، کاهش عمر مفید یا افت عملکرد شوند. رعایت چند نکته ساده میتواند عمر این قطعه را به میزان قابل توجهی افزایش دهد.
واشر مهمترین بخش آببندی دریچه بازدید است. با گذشت زمان و در اثر تماس مداوم با مواد شیمیایی، بخار، حرارت یا فشار، ممکن است خاصیت ارتجاعی خود را از دست بدهد. در صورت مشاهده ترک، پارگی یا تغییر شکل، باید واشر در سریعترین زمان ممکن تعویض شود تا از نشت سیال جلوگیری گردد.
قبل از بسته شدن دریچه، لازم است محل تماس درب و بدنه کاملاً تمیز باشد. وجود ذرات جامد، رسوبات یا آلودگی میتواند باعث کاهش کیفیت آببندی و ایجاد نشتی شود.
در مدلهایی که از پیچ یا قفلهای مکانیکی استفاده میشود، لازم است این قطعات به صورت دورهای بررسی شوند. شل شدن پیچها علاوه بر کاهش آببندی، ممکن است ایمنی مخزن را نیز تحت تأثیر قرار دهد.
اگرچه دریچههای بازدید استیل مقاومت بالایی دارند، اما وارد شدن ضربات شدید یا استفاده از ابزار نامناسب هنگام باز و بسته کردن میتواند باعث تغییر شکل درب یا آسیب به لولاها شود.
در صنایع غذایی و دارویی معمولاً برنامه مشخصی برای بازرسی تجهیزات وجود دارد. بررسی وضعیت لولا، قفل، واشر و سطح داخلی دریچه در این بازدیدها موجب جلوگیری از خرابیهای ناگهانی خواهد شد.
یکی از پرسشهای رایج خریداران، قیمت دریچه بازدید است. در واقع نمیتوان قیمت ثابتی برای این محصول اعلام کرد، زیرا عوامل متعددی بر هزینه نهایی تأثیر میگذارند.
مهمترین عوامل عبارتاند از:
دریچههای ساختهشده از استیل 316 و 316L به دلیل مقاومت بالاتر در برابر خوردگی، معمولاً قیمت بیشتری نسبت به مدلهای استیل 304 دارند.
هرچه قطر دریچه بزرگتر باشد، میزان مصرف ورق استیل و تجهیزات جانبی افزایش یافته و در نتیجه قیمت نیز بیشتر خواهد شد.
ضخامت بدنه و درب دریچه متناسب با فشار کاری انتخاب میشود. افزایش ضخامت موجب افزایش استحکام و در نتیجه افزایش قیمت خواهد شد.
استفاده از واشرهای تخصصی مانند سیلیکون بهداشتی، EPDM یا Viton بر قیمت نهایی تأثیرگذار است.
دریچههایی که برای مخازن تحت فشار یا خلأ طراحی میشوند، به دلیل ساختار تقویتشده و سیستم قفل مقاومتر، هزینه تولید بالاتری دارند.
در بسیاری از پروژههای صنعتی، دریچه بازدید مطابق ابعاد و نیاز مشتری طراحی و تولید میشود. نوع لولا، نوع قفل، زاویه باز شدن، پرداخت سطح و سایر مشخصات سفارشی نیز بر قیمت نهایی اثر میگذارند.
دی سازان با بهرهگیری از تجهیزات پیشرفته، ماشینآلات دقیق و تیمی متخصص، انواع دریچههای بازدید استیل را مطابق نیاز صنایع مختلف طراحی و تولید میکند. استفاده از مواد اولیه باکیفیت، رعایت استانداردهای ساخت و کنترل دقیق کیفیت باعث شده محصولات این مجموعه از دوام و عملکرد بالایی برخوردار باشند.
مزایای خرید از دی سازان شامل موارد زیر است:
دریچه بازدید برای دسترسی به داخل مخازن به منظور بازرسی، شستشو، تعمیرات، نمونهبرداری و سرویسهای دورهای استفاده میشود.
برای اکثر کاربردهای صنعتی، استیل 304 مناسب است. اما در محیطهای خورنده، صنایع دارویی، شیمیایی و دریایی، استیل 316 یا 316L انتخاب بهتری خواهد بود.
بله، دی سازان انواع دریچه بازدید را متناسب با ابعاد، فشار کاری، نوع سیال و نیاز پروژه بهصورت سفارشی طراحی و تولید میکند.
هر دو مدل مزایای خاص خود را دارند. دریچه گرد برای بسیاری از کاربردها مناسب است، در حالی که مدل بیضی در برخی مخازن تحت فشار و فضاهای محدود عملکرد بهتری دارد.
استفاده از واشر مناسب، بستن صحیح قفلها یا پیچها، تمیز نگه داشتن سطح آببندی و انجام سرویسهای دورهای از مهمترین راهکارهای جلوگیری از نشتی هستند.
دریچه بازدید یکی از اجزای حیاتی در انواع مخازن و تجهیزات صنعتی است که امکان بازرسی، تعمیر، شستشو و نگهداری را فراهم میکند. انتخاب صحیح این قطعه با توجه به جنس، ابعاد، فشار کاری و شرایط بهرهبرداری، نقش مهمی در افزایش ایمنی، کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات دارد.
اگر به دنبال دریچه بازدید استیل باکیفیت، سفارشی و مطابق استانداردهای صنعتی هستید، کارشناسان دی سازان آمادهاند تا با بررسی نیاز پروژه، مناسبترین گزینه را به شما پیشنهاد دهند. با دریافت مشاوره تخصصی پیش از خرید، میتوانید محصولی متناسب با نیاز خود انتخاب کرده و از کیفیت، دوام و عملکرد مطمئن آن بهرهمند شوید.
